Технический аудит инженерных систем

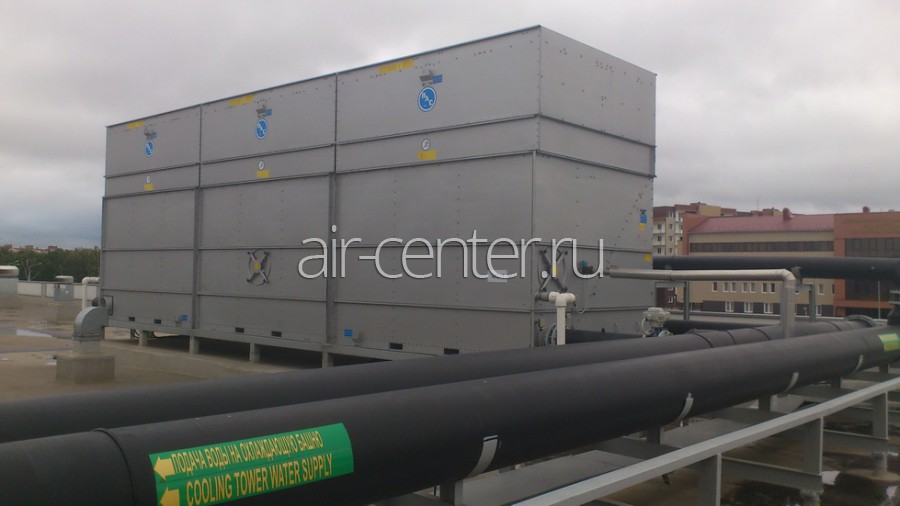

Произведены работы по техническому аудиту инженерных систем ( чиллера, градирни, гидравлическая обвязка) с целью выявления частых случаев выхода центробежных компрессоров за линию помпажа.
По результатам работы обнаружена ошибка в гидравлической обвязке, которая привела значительному снижению расхода теплоносителя.

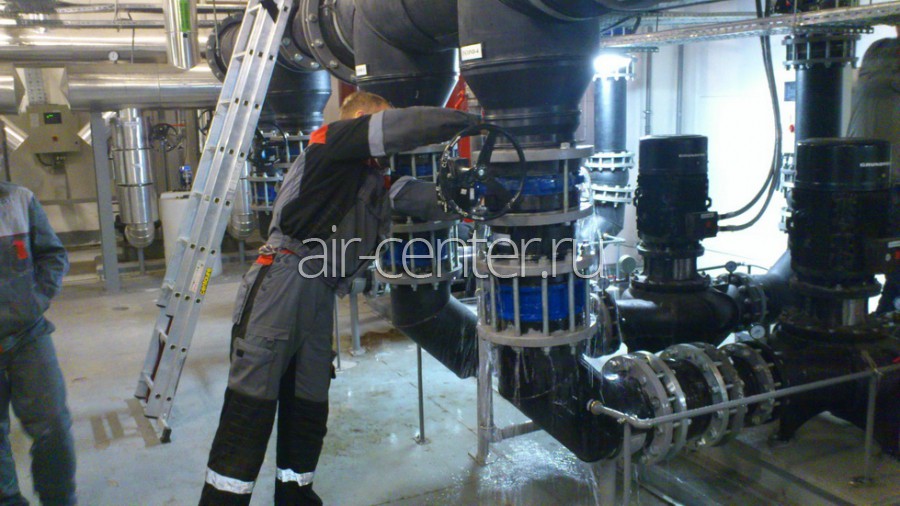

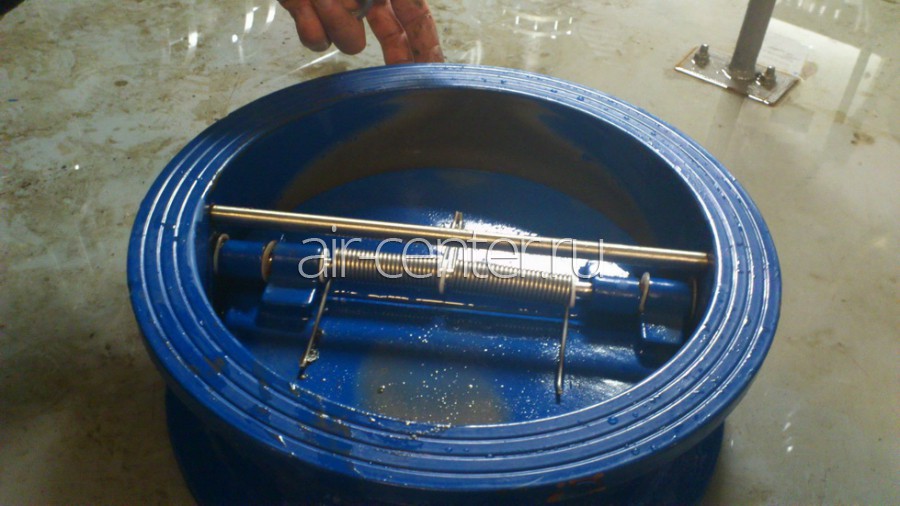

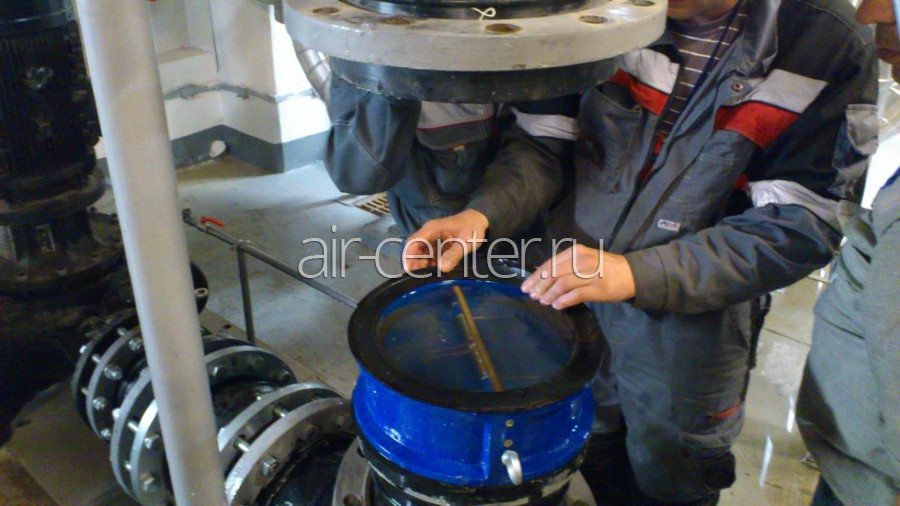

При проведении работ по монтажу гидравлической обвязки был неправильно установлен обратный клапан. Лепестки клапана при раскрытии упирались в трубный переход и 100% раскрытия не обеспечивалось.

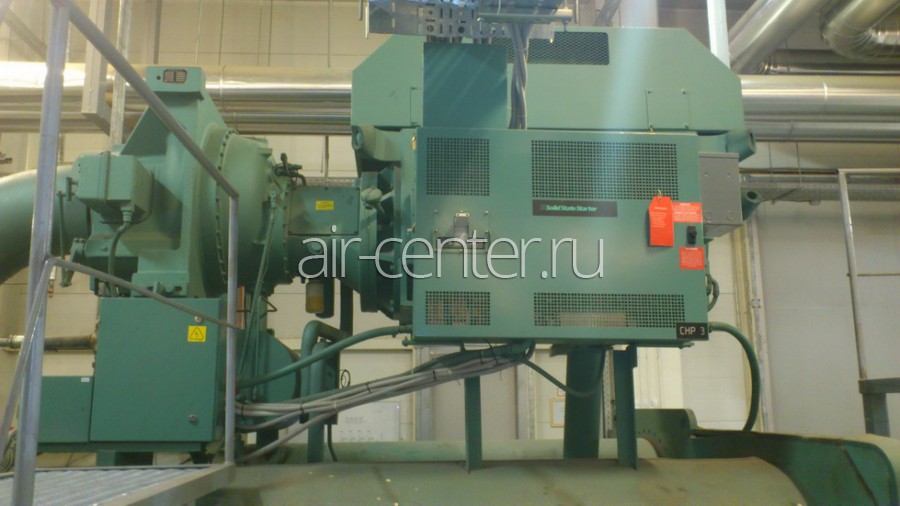

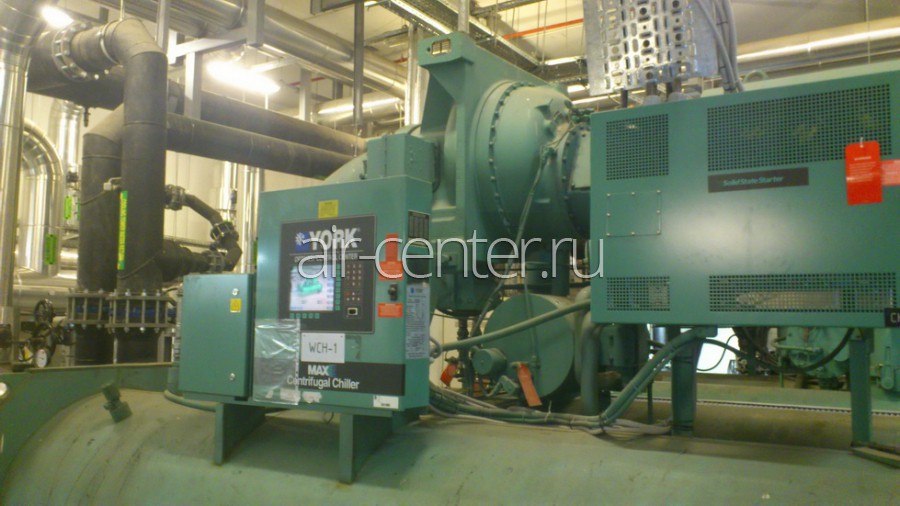

Данная проблема приводила к постоянным аварийным ситуациям. Компрессор чиллера выходил за критичный режим линии помпажа и контроллер чиллера пытался увести машину в безопасный режим. Такое "раскачивание" значительно снижало эффективную работу холодильной машины и приводило к сильному механическому износу при возникновении помпажа.
